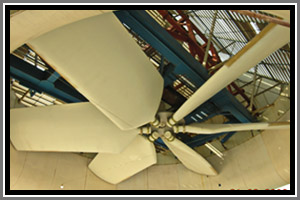

一、概述
我公司生產的軸流空冷風機主要用于石油、化工、冶金等空冷器配套使用，具有風量大、效率高、振動小、噪聲低，使用維護方便等特點。
本系列產品的設計制造符合JB1416-87《一般用途軸流風機技術條件》。
為滿足用戶工況條件的不同，風機有高效節能型、低噪型、防腐型等不同類型，以適應用戶需要。

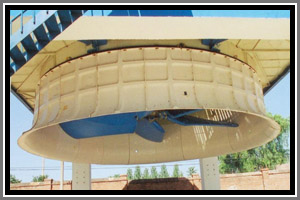

根據安裝使用條件，風機風量調節方式可分為自調、半自調、手調三種，冷卻方式可分為鼓風式和引風式，安裝結構形式有b:c:e:f:g:h:k:n:q:式多種形式。

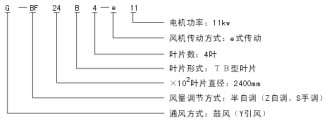

二、空冷器風機型號含義及結構說明：
2、風機直徑：
（1）自調，半自調風機，直徑為1.8-4.27米（6-14英尺）
（2）手調風機：直徑為1.8-4.5米
3、風機調角方式：
（1）ZF：不停機自動調角式（簡稱自調式）風機。
通過儀表信號壓力變化，風機在運行中自動調節葉片的角度用以改變風量。信號氣源壓力為20-100KPa；工作氣源壓力為300KPa。
（2）BF：不停機半自動調節角式（簡稱半自調）風機
在風機運行中，手動調節工作氣源壓力，可隨時調節葉片角度用以改變風量，工作氣源壓力為200KPa。
（3）SF：停機手調角式（簡稱手調試）風機
停機后調節葉片角度。

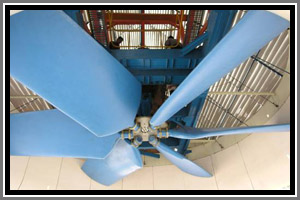

4、葉片系列（玻璃鋼材料）
（1）TB系列（FJ3）標準型：噪聲值≤85dB。
（2）TC系列（FJ17）適中型：噪聲值≤83dB。
（3）TW系列（FJ19）降噪型：噪聲值≤80dB。
以上三種系列葉片應相應輪轂、傳動方式配套可組合成為多種型號的風機，以滿足各種空冷器的配套使用。
1.b式傳動

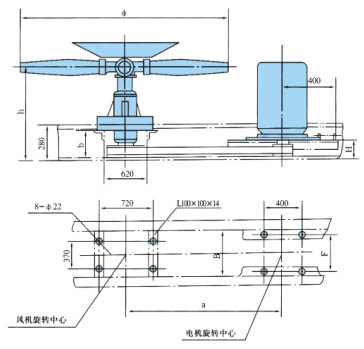

適用直徑1.8-4.5米風機，落地式、鼓風式，安裝尺寸見表1.
|
風機規格 \ 安裝尺寸
|
h
|
a
|
b
|
f
|
n
|
m
|
e
|
備注
|
|
1.8-3.6米手調
|
1420
|
930
|
375
|
800
|
820
|
820
|
6-φ26
|
|
|
1.8-3.6米半自調、自調
|
1589
|
930
|
375
|
800
|
820
|
890
|
6-φ26
|
|
|
4.27米、4.5米手調
|
1552
|
1050
|
500
|
990
|
960
|
1135
|
6-φ32
|
|
|
4027米半自調、自調
|
1720
|
1050
|
500
|
990
|
960
|
1136
|
6-φ32
|
|
2.c式傳動
適用于直徑1.8-2.4米手調電機直聯式風機，吊掛式、鼓風或引風、風機所配電機，性能參數見表2.
|
風機規格 \ 風機性能
|
電機型號
|
電機功率kw
|
風景×10?m3/h
|
全壓Pa
|
葉片安裝角Φ°
|
轉速r/min
|
軸功率kw
|
|
1.8米TB葉片
|
（B）JO?-62-8-L3
|
10
|
11.5
|
206
|
11
|
730
|
8.8
|
|
Y(B)180L-8V?
|
11
|
|
2.4米TB葉片
|
(B)JO?-81-10-L3
|
17
|
18
|
225.4
|
11.5
|
580
|
12.9
|
|
y(B)225M-10V?
|
18.5
|
3.e式傳動
適用于直徑1.8-4.27米手調、半自調或自調式風機、吊掛式、鼓風式，安裝尺寸見表3.
|
風機規格 \ 安裝尺寸
|
a
|
h
|
b
|
E
|
F
|
B
|
N
|
備注
|
|
1.8米手調TB
|
716
|
650
|
256
|
340
|
730
|
644
|
420
|
|
|
2.4米手調TB
|
765
|
650
|
256
|
340
|
730
|
644
|
420
|
|
|
2.4米手調TC
|
670
|
650
|
256
|
340
|
730
|
644
|
420
|
|
|
2.4米手調TW
|
694
|
650
|
256
|
340
|
730
|
644
|
420
|
|
|
３.０米手調TB
|
685
|
650
|
256
|
400
|
730
|
644
|
450
|
|
|
３.６手調TB
|
950
|
650
|
256
|
400
|
730
|
644
|
450
|
|
|
３.６米手調TC
|
745
|
650
|
256
|
400
|
950
|
864
|
450
|
|
|
３.６米手調TW
|
765
|
650
|
256
|
400
|
950
|
864
|
450
|
|
|
４.２７米手調TB
|
880
|
678
|
280
|
400
|
820
|
734
|
450
|
|
注：1.自調、半自調風機安裝尺寸h加170. 2.電機機座號不宜大于250.
4.f式傳動
適用于直徑1.8-4.5米手調風機及4葉自調或半調式風機，吊掛式、引風式，安裝尺寸見表4.
|
風機規格 \ 安裝尺寸
|
a
|
e
|
g
|
E
|
M
|
b
|
h
|
H
|
N
|
|
1.8米手調TB
|
1427
|
450
|
640
|
380
|
700
|
157
|
230
|
180
|
400
|
|
2.4米手調TB
|
1780
|
450
|
640
|
380
|
700
|
157
|
230
|
180
|
400
|
|
2.4手調TC
|
1724
|
450
|
640
|
380
|
700
|
157
|
230
|
180
|
400
|
|
2.4米手調TW
|
1750
|
450
|
640
|
380
|
700
|
157
|
230
|
180
|
400
|
|
3.6米手調TB
|
2303
|
450
|
640
|
380
|
700
|
157
|
230
|
180
|
400
|
|
3.6米手調TC
|
2312
|
450
|
640
|
380
|
700
|
157
|
230
|
180
|
400
|
|
3.6米手調TW
|
2334
|
450
|
640
|
380
|
700
|
157
|
230
|
180
|
400
|
|
4.27米手調TB
|
2670
|
620
|
750
|
420
|
820
|
84.6
|
280
|
250
|
500
|
|
4.5米手調TB
|
2864
|
620
|
750
|
420
|
820
|
84.6
|
280
|
250
|
500
|
|
4.5米手調TW
|
2916
|
620
|
750
|
420
|
820
|
84.6
|
280
|
250
|
500
|
注：1.自調、半自調風機安裝尺寸h加170.
5.g式傳動

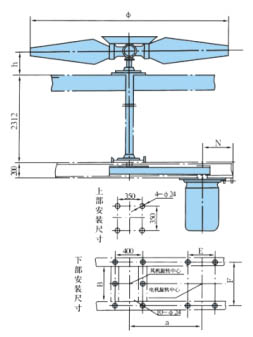

適用于直徑3.6米手調及4葉自調或半調式風機，吊掛式、引風式，安裝尺寸見表5.
|
安裝尺寸 \ 風機規格
|
3.6米TB
|
3.6米TC
|
3.6米TW
|
備注
|
|
ａ
|
2173
|
2216
|
2239
|
|
6.h式傳動

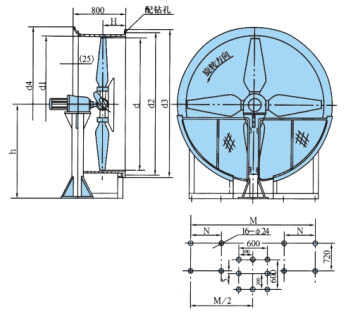

該形式風機為側吹鼓風式防腐風機，是為冶煉廠、鋼鐵廠中的冷水塔配套，適用于1.8-3.66米的手調及4葉自調或半自調風機，安裝尺寸見表6.
|
風機規格 \ 安裝尺寸
|
d
|
d1
|
d2
|
d3
|
d4
|
M
|
N
|
h
|
H
|
配鉆孔
|
|
1.8米*
|
1800
|
1826
|
1916
|
1976
|
2326
|
1650
|
300
|
1400
|
442
|
18-Φ14
|
|
2.0米*
|
2000
|
2028
|
2118
|
2178
|
2528
|
1790
|
400
|
1500
|
442
|
|
|
2.4米*
|
2400
|
2430
|
2520
|
2580
|
2930
|
2050
|
500
|
1700
|
310
|
30-ф14
|
|
3.0米
|
3000
|
3036
|
3126
|
3186
|
3536
|
2150
|
550
|
2000
|
310
|
|
|
3.6米*
|
3600
|
3636
|
3726
|
3786
|
4136
|
2650
|
800
|
2300
|
310
|
33-ф14
|
|
3.66米
|
3660
|
3720
|
3810
|
3870
|
4320
|
2650
|
800
|
2300
|
310
|
|
注：*表示優先選用直徑

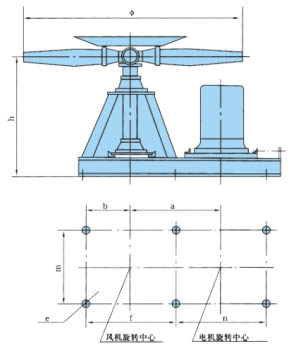

7.k式傳動
適用于直徑3.6米、4.27米風機，吊掛式、鼓風式、安裝尺寸見表7.
|
風機規格 \ 安裝尺寸
|
a
|
b
|
h
|
h
|
B
|
F
|
|
3.6米手調TB
|
2410
|
256
|
673
|
137
|
730
|
650
|
|
3.6米手調TC
|
2412
|
256
|
673
|
137
|
846
|
760
|
|
3.6米手調TW
|
2435
|
256
|
673
|
137
|
846
|
760
|
|
4.27米手調TB
|
2773
|
280
|
673
|
160
|
730
|
650
|
注：自調、半自調風機安裝尺寸h加170.

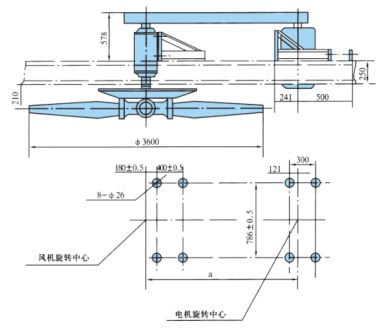

8.n式傳動
適用于2.4-3.6米風機，吊掛式、引風式，安裝尺寸見表8.
|
風機規格 \ 安裝尺寸
|
a
|
E
|
F
|
N
|
B
|
備注
|
|
2.4米TB
|
765
|
340
|
730
|
420
|
646
|
|
|
2.4米TC
|
670
|
340
|
730
|
420
|
646
|
|
|
2.4米TW
|
694
|
340
|
730
|
420
|
646
|
|
|
3.6米TB
|
960
|
340
|
730
|
450
|
646
|
|
|
3.6米TC
|
745
|
400
|
950
|
450
|
866
|
|
|
3.6米TW
|
765
|
400
|
950
|
450
|
866
|
|
注：1.手調風機h=240，自調半自調風機h=410. 2.電機機座號不宜大于250.
9.q式傳動
適用于1.8-4.5米風機，吊掛式、鼓風式，安裝尺寸見表9.
|
風機規格 \ 安裝尺寸
|
a
|
b
|
M
|
N
|
h
|
e
|
f
|
E
|
F
|
D
|
|
2.4米手調TB
|
1780
|
1470
|
138
|
233
|
382
|
350
|
350
|
490
|
420
|
4-Φ26
|
|
2.4米手調TC
|
1730
|
1420
|
138
|
233
|
382
|
350
|
350
|
490
|
420
|
4-Φ26
|
|
2.4米手調TW
|
1755
|
1445
|
138
|
233
|
382
|
350
|
350
|
490
|
420
|
4-Φ26
|
|
3.6米手調TB
|
2410
|
2060
|
80
|
313
|
382
|
350
|
350
|
564
|
430
|
4-Φ34
|
|
3.6米手調TC
|
2412
|
2062
|
80
|
313
|
382
|
350
|
350
|
564
|
430
|
4-Φ34
|
|
3.6米會搜他TW
|
2435
|
2085
|
80
|
313
|
382
|
350
|
350
|
564
|
430
|
4-Φ34
|
|
4.27米手調TB
|
2773
|
2580
|
75
|
330
|
435
|
400
|
400
|
564
|
430
|
4-Φ34
|
|
4.5米手調TB
|
2864
|
2500
|
75
|
330
|
435
|
400
|
400
|
564
|
430
|
4-Φ34
|
|
4.5米手調TW
|
2916
|
2540
|
75
|
330
|
435
|
400
|
400
|
5647
|
430
|
4-Φ34
|
注：1.電機機座號不宜大于250. 2.自調、半自調風機安裝尺寸h加170.
由于我公司風機種類較多，傳動系統又各異，故難以將型號一一列出，因此，僅給出各種規格風機配用不同系列葉片在不同安裝角時的主要性能參數。用戶可根據需要在表10內查出相應的參數，再根據編號方法寫出風機型號。
|
規格
|
風機轉速 r/min
|
風量×10?m3/h
|
全壓Pa
|
葉片安裝角Φ°
|
軸功率KW
|
配套電機功率KW
|
|
直徑
|
葉型
|
葉片數
|
|
|
B
|
4
|
637
|
10
|
196
|
11
|
6.5
|
7.5
|
|
637
|
10
|
156.8
|
10
|
5.6
|
7.5
|
|
585
|
13
|
156
|
18.5
|
7.2
|
11
|
|
2400
|
B
|
4
|
477
|
18.0
|
235.2
|
20
|
14.5
|
18.5
|
|
477
|
19.5
|
196
|
18
|
13
|
15
|
|
477
|
17.5
|
156.8
|
15
|
9
|
11
|
|
477
|
14.5
|
169
|
15
|
9.5
|
11
|
|
6
|
477
|
21.58
|
284.2
|
20
|
22.5
|
30
|
|
477
|
20
|
270
|
17.5
|
9
|
22
|
|
477
|
18
|
245
|
15
|
15
|
18.5
|
|
477
|
20
|
210
|
15
|
14
|
15
|
|
C
|
4
|
422
|
15.0
|
230
|
20
|
12.5
|
15
|
|
422
|
16.5
|
196
|
18
|
11.5
|
11
|
|
422
|
16.5
|
156.8
|
15
|
9
|
11
|
|
422
|
13.5
|
198
|
15.5
|
9
|
22
|
|
6
|
422
|
18.0
|
294
|
20
|
18
|
22
|
|
422
|
17
|
289
|
18
|
16.5
|
15
|
|
422
|
14
|
274.4
|
14
|
12.5
|
15
|
|
422
|
17
|
200.9
|
14
|
11.5
|
15
|
|
W
|
4
|
358
|
15
|
220.5
|
20
|
11.5
|
15
|
|
358
|
18
|
156.8
|
20
|
10.5
|
15
|
|
358
|
17
|
156.8
|
18
|
10
|
18.5
|
|
6
|
358
|
19
|
186.2
|
20
|
14.5
|
18.5
|
|
358
|
16
|
298.9
|
20
|
16.25
|
18.5
|
|
358
|
18
|
196
|
18
|
13.5
|
15
|
|
358
|
15
|
191
|
14
|
9.5
|
11
|
|
規格
|
風機轉速r/min
|
風量×10?m3/h
|
全壓Pa
|
葉片安裝角
|
軸功率KW
|
配套電機功率KW
|
|
直徑mm
|
葉型
|
葉片數
|
|
3000
|
B
|
4
|
382
|
27
|
196
|
16
|
17.5
|
22
|
|
382
|
23.5
|
196
|
14
|
15
|
18.5
|
|
382
|
25
|
156.8
|
12
|
12.5
|
15
|
|
C
|
338
|
25
|
196
|
16
|
16.5
|
18.5
|
|
338
|
26
|
156.8
|
19.5
|
13
|
15
|
|
3600
|
B
|
4
|
318
|
47
|
196
|
20
|
32
|
37
|
|
318
|
40
|
230.3
|
16.5
|
33
|
37
|
|
381
|
40
|
191.1
|
14
|
25.5
|
30
|
|
318
|
39
|
156.8
|
10
|
20
|
22
|
|
318
|
24
|
196
|
20
|
15.5
|
18.5
|
|
6
|
318
|
47.5
|
313.6
|
18
|
50
|
55
|
|
318
|
40
|
318.5
|
18
|
44
|
55
|
|
318
|
47.5
|
269.5
|
14
|
43
|
55
|
|
318
|
45
|
176.4
|
20
|
31
|
37
|
|
C
|
4
|
277
|
42
|
205.8
|
18
|
26.5
|
30
|
|
277
|
34
|
156.8
|
18
|
24
|
30
|
|
277
|
42
|
156.8
|
13
|
23
|
30
|
|
277
|
32
|
156.8
|
20
|
17
|
22
|
|
6
|
235
|
42
|
269.5
|
18
|
40
|
45
|
|
235
|
34
|
308.7
|
17
|
36
|
45
|
|
235
|
38
|
254.8
|
14
|
33
|
37
|
|
235
|
38
|
186.2
|
20
|
24
|
37
|
|
W
|
4
|
235
|
38
|
169
|
16
|
23
|
30
|
|
235
|
28
|
196
|
16.5
|
18
|
30
|
|
235
|
33
|
156.8
|
14
|
17.5
|
22
|
|
235
|
30
|
156.8
|
20
|
14.5
|
22
|
|
6
|
235
|
38
|
254.8
|
16
|
35
|
18.5
|
|
235
|
28
|
298.9
|
16
|
28
|
45
|
|
235
|
33
|
220.5
|
14
|
26
|
37
|
|
235
|
30
|
235.2
|
12
|
23
|
30
|
|
3962
|
B
|
4
|
294
|
31
|
235.2
|
12.5
|
26.8
|
30
|
|
294
|
43
|
196
|
|
26.8
|
30
|
|
294
|
52.5
|
156.8
|
12.5
|
27
|
30
|
|
規格
|
風機轉速r/min
|
風量×10?m3/h
|
全壓Pa
|
葉片安裝角Φ°
|
軸功率KW
|
配套電機功率KW
|
|
直徑
|
葉型
|
葉片數
|
|
4267
|
B
|
4
|
273
|
65
|
215.69
|
20
|
48.5
|
55
|
|
273
|
49
|
196
|
14
|
31.5
|
37
|
|
273
|
58
|
156.8
|
14
|
30
|
37
|
|
273
|
51
|
156.8
|
12
|
26.5
|
30
|
|
6
|
273
|
65.5
|
219
|
16
|
49.2
|
55
|
|
273
|
49.7
|
278.9
|
14
|
44.7
|
55
|
|
273
|
60.4
|
156.8
|
12
|
32.5
|
37
|
|
273
|
46.8
|
204
|
10
|
32
|
37
|
|
4500
|
B
|
4
|
260
|
70
|
205.8
|
18
|
48
|
55
|
|
260
|
58
|
240
|
18
|
49.5
|
55
|
|
260
|
70
|
166.6
|
16
|
39
|
45
|
|
260
|
52
|
147
|
10
|
26.25
|
30
|
|
6
|
260
|
70
|
274.4
|
18
|
67.5
|
75
|
|
260
|
60
|
140
|
13.5
|
49
|
55
|
|
260
|
70
|
196
|
14
|
46.5
|
55
|
|
260
|
60
|
156.8
|
10
|
32
|
37
|
|
W
|
4
|
192
|
44
|
235.2
|
18
|
36
|
45
|
|
192
|
55
|
176.4
|
17.5
|
32.5
|
37
|
|
192
|
49
|
157
|
14
|
25.5
|
30
|
注：FJ19(3.6)米葉片不適用于6葉自調和半自調風機
