一，概述
河北長力冷卻塔風機制造有限公司生產長力牌

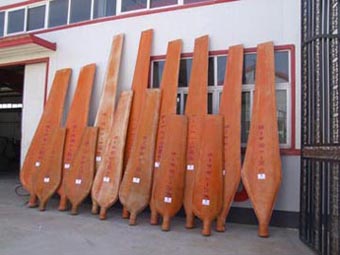

冷卻搭風機，采用螺旋齒輪和斜輪結合的轉動體系，具有噪音低，性能好，壽命長等優點，風葉采用航空螺旋漿技術用玻璃鋼原料代替鋁材，重量輕，堅固耐用，運行平穩，主要技術性能指標均可代替進口風機，公司生產的4.2米，4.7米，5.5米，6米，7米，7.7米，8米，8.53米，9.14米，9.754米及10.6米冷卻搭風機，廣泛應用于石油，化工，電力，治金等國民經濟各行業循環水系統的冷卻塔中。
10米系列冷卻搭風機在設計過程中廣泛吸取了國內外先進技術成果及我公司已定型的各種規格冷卻搭風機的成熟經驗。該風機結構設計合理；制造工業先進，各項技術性能指標均達到了國家有關標準，經現場運行證明，風機運行平衡可靠，維護檢修方便。主要技術性能指標可以代替進口風機，在國內外處于領先地位。
為使風機能在最佳工作狀態下長期安全使用，用戶需按照本說明書所規定的有關內容進行安裝，使用，維護
二，安裝尺寸及主要性能參數
1.風機安裝尺寸

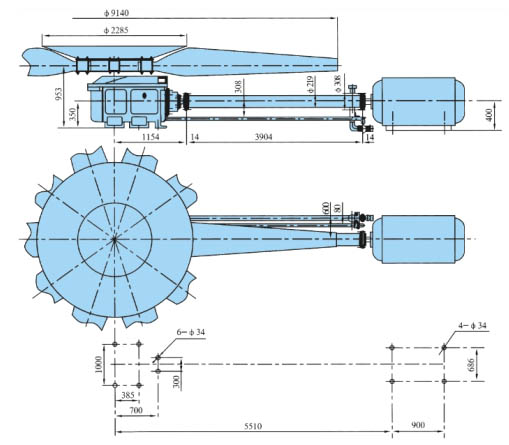

風機安裝尺寸1.根據用戶需要我廠還可以配雙軸形式的風機（圖一），可帶風機 整機支架或分體支架
2.主要技術參數
表2中給出了常用型號的技術參數。如表中參數不能滿足用戶要求，可在訂貨時提出（性能參數的確定可參考?xì)鈩?dòng)性能曲線）。我廠可按其要求專門設計制造。
3. 風機動載荷參數及扭矩反例見表2及圖二。
|
參數 \ 風機型號
|
LF-92II
|
LF-92R
|
LF-92III
|
|
雙軸
|
單軸
|
雙軸
|
單軸
|
|
|
|
風機安裝尺寸mm
|
A
|
686
|
610
|
|
|
B
|
900
|
560
|
|
|
C
|
3983
|
4058
|
3983
|
4058 |
34
|
|
E
|
5510
|
5485
|
5510
|
|
F
|
2833
|
|
2833
|
|
|
|
G
|
30
|
28
|
34
|
|
H
|
400
|
355
|
300
|
|
J
|
700
|
745
|
|
|
風機性能參數
|
葉輪轉速r/min
|
127
|
110/82/55
|
119
|
|
風量1×10?m3/h
|
315
|
273
|
300
|
269 |
|
全壓 Pa
|
176.4
|
147
|
190
|
166.5 |
|
葉片安裝角
|
12°
|
13°
|
14°
|
11° |
|
葉片數
|
8
|
8
|
10
|
8 |
|
軸功率 Kw
|
175.4
|
126.7
|
179.9
|
148 |
|
全壓效率 %
|
87.97
|
88
|
87.97
|
84 |
|
風機質量 KG
|
3250
|
3250
|
4790
|
3530 |
|
減壓器質量 KG
|
160
|
1600
|
2330
|
2330 |
|
配套電機
|
型號
|
YB400S1=4(6KV)
|
YBD355M-6/8/12P
|
YB400S1-4(6KV)
|
|
功率 KW
|
200
|
980/730/490
|
200
|
|
轉速 r/min
|
1488
|
1700
|
1488
|
|
質量 kg
|
2100
|
1153
|
2350
|
|
風機動載荷參數
|
葉輪
|
質量KG
|
1153
|
9645
|
1550
|
1153 |
|
軸向力
|
11574
|
26657
|
11687
|
10658 |
|
回轉力矩
|
26657
|
6.3
|
21042
|
26657 |
|
允許最大振動速度mm/s
|
6.3
|
1.83
|
6.3
|
|
震動頻率
|
葉輪 HZ
|
2.12
|
16.3
|
1.98
|
|
電機 Hz
|
24.8
|
279
|
24.8
|
|
振動等效靜力
|
對葉輪 N
|
340
|
3398
|
420
|
|
對電機
|
6375
|
15714
|
7132
|
|

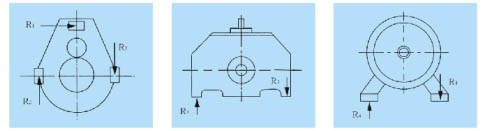

扭矩反力
|
減速器
|
R1 N
|
18863
|
11000
|
22929
|
|
R2 N
|
13204
|
5145
|
16050
|
|
R3 N
|
4302
|
2530
|
4279
|
|
電機
|
正常負荷R4 N
|
1871
|
5060
|
1871
|
|
最大負荷R4 N
|
3929
|
5060
|
4117
|
